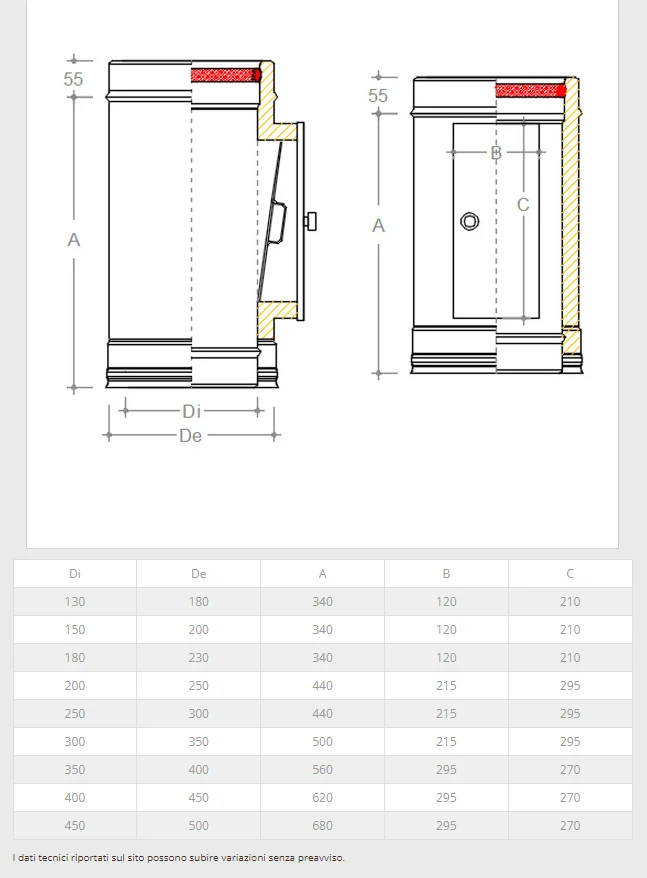

Il Modulo con Raccolta Incombusti con sportello Antiscoppio a parete doppia, è un componente necessario per la pulizia di un
Sistema Camino secondo la UNI EN 1856-1. Viene posizionato alla base del sistema o in posizione intermedia, ad intervalli non
superiori ai 10 mt, secondo quanto prescritto dall’art. 7.7 del DPR 1391

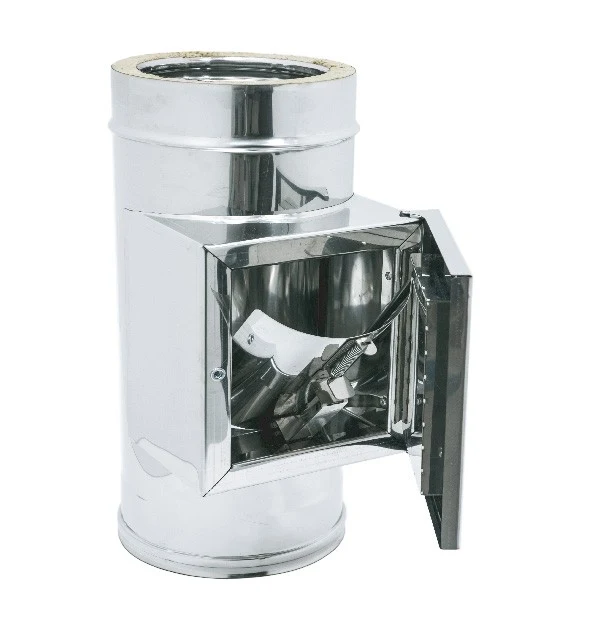

All’interno della camera d’ispezione, questo modulo è dotato di uno sportello supplementare antiscoppio, con un sistema di chiusura
apertura a molla, che evita lo scoppio all’interno del sistema quando ad esempio si verifica un incendio da fuliggine
Parete Interna: Acciaio INOX 316 BA (EN 1.4404 – L50) spessore mm 0.5
Parete Esterna: Acciaio INOX 304 BA (EN 1.4301 – L20) spessore mm 0.5
Coibentazione: Coppelle in lana di roccia, spessore mm 25 densità 90 kg/mc
Camera d’ispezione coibentata e sportello con guarnizione interna in fibroceramica, resistente alle alte temperature
Sportello supplementare antiscoppio all’interno della camera d’ispezione
Saldatura: con processo TIG, per fusione di lembi contigui senza apporto di materiale
Bicchieratura: stampaggio a freddo, realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che
garantiscono innesti calibrati a tolleranza +/- mm 2
Accessori: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta di bloccaggio, per garantire serraggio
e continuità del sistema
Ispezione e pulizia dei prodotti di scarto, derivanti dalla combustione di generatori a gas, legna o policombustibile
Per la designazione del Sistema Camino secondo la Norma UNI EN 1856-1 è ammesso:
Funzionamento:
– a secco (D)
– a umido (W)
Pressioni:
– Positive (P1 = 200 Pa)
– Negative (N1 = 40 Pa)
Temperature di Esercizio:
– ≤ 200 °C con guarnizione siliconica e P1 = 200 Pa
– ≤ 600 °C senza guarnizione siliconica e N1 = 40 Pa
Il suo utilizzo non è previsto per sistemi a pressioni elevate o generatori a condensazione
