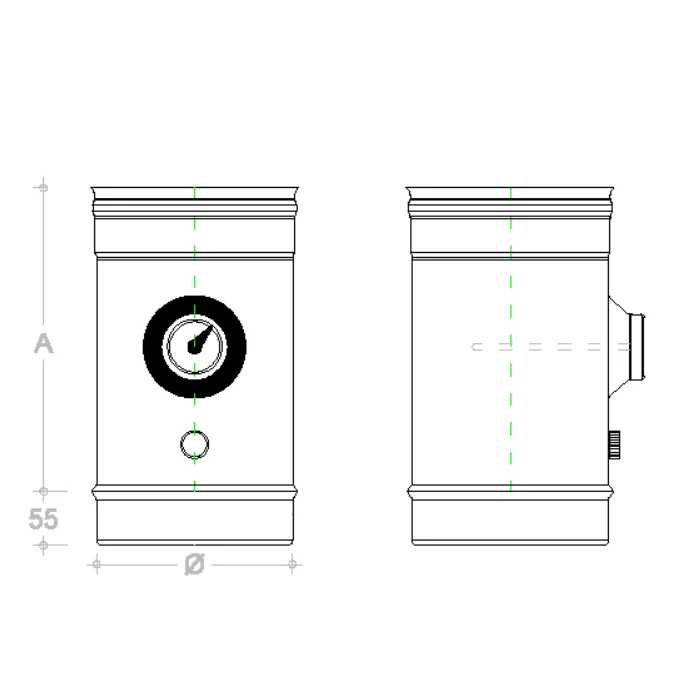

Il Modulo Prelievo Fumi INOX, rappresenta il componente fondamentale per il rilevamento ed il campionamento
dei fumi di un Sistema Camino secondo la UNI EN 1856-1
Viene posizionato sopra il raccordo a “T” 90° o 135°, ad una distanza pari a tre volte il diametro interno, secondo
quanto prescritto dall’art. 7.9 del DPR 1391
Materiali Utilizzati: Acciaio INOX 304 BA (EN 1.4307 – L030).
Bicchieratura: realizzata con sistema ad espansione oleodinamica di matrice e contromatrice che garantiscono
innesti calibrati a tolleranza +/- mm 2
Saldatura: longitudinale a TIG per fusione di lembi contigui, per garantire la tenuta di ogni singolo elemento
Accessori da acquistare a parte: guarnizione siliconica a triplo labbro, per garantire la tenuta tra i giunti; fascetta
di bloccaggio, per garantire serraggio e continuità del sistema
Tra i prodotti proposti, si realizzano anche canali in Acciaio Inox 304 BA spessore mm 0.8, non previsti per la
strutturazione di Sistemi Camino secondo la norma UNI EN 1856-1
In tal caso, gli innesti vengono realizzati con bordatrici verticali. Il bicchiere femmina è diametro nominale interno,
il bicchiere maschio é rastremato
Tali caratteristiche, non permettendo l’uso di guarnizioni e fascette, non garantiscono la tenuta del sistema
Prelievo, campionamento e analisi dei prodotti derivanti dalla combustione di generatori a gas, legna o policombustibile
Funzionamento: a secco (D) o umido (W) Pressioni: Positive per P1 = 200 Pa; Negative per N1 = 40 Pa
Temperatura di Esercizio: Max 200°C con guarnizione siliconica e P1 200 Pa; Max 600°C senza guarnizione siliconica e N1 40 Pa
Il suo utilizzo non è previsto per sistemi a pressioni elevate o generatori a condensazione
