Alimentazione 24Vdc | Protezione Esterna IP67 | Chip di controllo IC WS2811
🔧 Difficoltà: 4/5 | 🎯 Ideale per: Privati esigenti e Installatori professionisti.
Illuminazione Dinamica Continua: Striscia LED COB per Esterni
L’integrazione dei circuiti IC WS2811 su un’architettura COB (Chip on Board) ad alta densità elimina strutturalmente l’antiestetico effetto puntinato dei tradizionali LED SMD. Progettata con 420 emettitori per metro e protetta da una guaina in silicone IP67, questa bobina da 5 metri è ingegnerizzata per progetti illuminotecnici outdoor e scenografie architettoniche che richiedono la gestione di effetti “running” fluidi e ininterrotti.
4. ANALISI TECNICA E VANTAGGI
- 💡 Emissione Lineare (No-Dot): La tecnologia COB unita alla colata di fosforo continua genera un fascio a 120° uniforme. Eroga 1160 lumen/metro con una temperatura colore costante di 3000K (Luce Calda) e un CRI 80.
- 🧠 Controllo Digitale di Precisione: Il microchip WS2811 (10 IC al metro) riceve il segnale dati sul canale dedicato (pad “DO”), permettendo a controller esterni compatibili di gestire blocchi di LED per creare animazioni, inseguimenti e dissolvenze settoriali.
- 💧 Resistenza Ambientale IP67: Il PCB flessibile da 0.5mm è racchiuso in una copertura estrusa spessa 4mm. Questa barriera protegge l’elettronica da polvere e schizzi d’acqua diretti, rendendo la striscia idonea per porticati, facciate e ambienti umidi.
- 🔧 Stabilità del Segnale a 24V: La tensione a 24Vdc minimizza fisiologicamente la caduta di tensione rispetto ai sistemi a 12V. Ciò garantisce non solo una luminosità costante fino alla fine della bobina, ma permette il collegamento meccanico in cascata fino a un limite massimo di 10 metri.
- 🛡️ Dissipazione e Ancoraggio: Dotata di biadesivo 3M. Nonostante l’efficienza, l’assorbimento di 10.8 W/m richiede tassativamente l’installazione su un profilo dissipante in alluminio per preservare il ciclo di vita stimato di 20.000 ore.

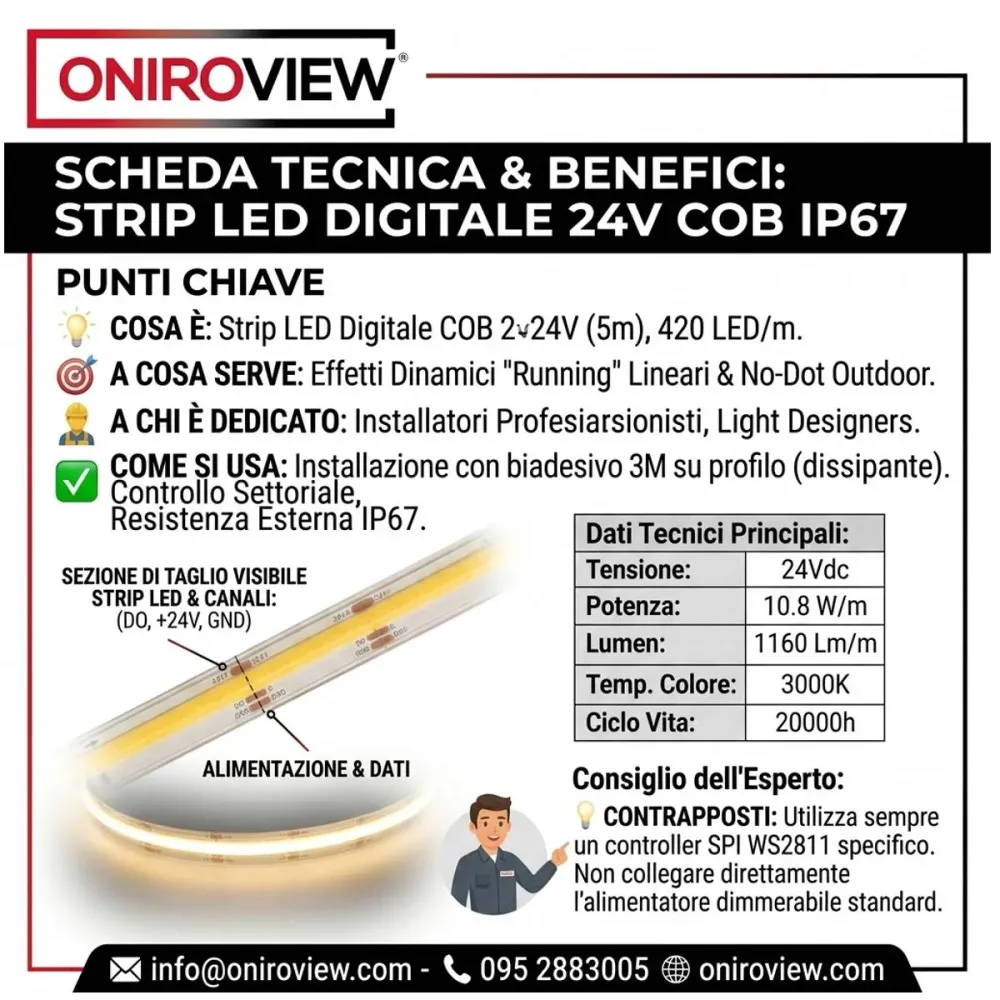

5. SCHEDA TECNICA
| Specifica Tecnica | Valore / Dettaglio |
|---|---|
| Alimentazione | 24Vdc |
| Potenza | 10.8 W/m (Totale 54W / 5m) |
| Flusso Luminoso | 1160 lm/m |
| Temperatura Colore | 3000K (Luce Calda) |
| Tipologia LED | COB (420 Led/m) |
| Protocollo IC | WS2811 (10 IC/m) |
| Grado di Protezione | IP67 |
| Dimensioni | Lunghezza 5m, Larghezza 12mm, Spessore 4mm |
| Dimmerabilità | Sì (Tramite Controller Digitale) |
| Connessione | Fili liberi (Canali: +24V, DO, GND) |
| Temp. Funzionamento | -25°C ~ +45°C |
6. IL CONSIGLIO DELL’ESPERTO
💡 Il Consiglio dell’Esperto:
In assistenza vediamo spesso strisce IP67 danneggiate prematuramente a causa di tagli non sigillati correttamente. Se devi sezionare la bobina sui pad in rame ( +24V, DO, GND), l’impermeabilità di fabbrica decade. Ricordati sempre di chiudere l’estremità tagliata utilizzando un tappo finale in silicone riempito con colla dielettrica specifica. Inoltre, fai molta attenzione in fase di cablaggio: questa è una strip digitale, collegare l’alimentatore dimmerabile classico non funzionerà. Ti serve un controller specifico (ALC244) per chip WS2811 interposto tra l’alimentatore 24V e l’inizio della strip.
7. COMPLETA IL TUO PROGETTO
- 🔗 Alimentatore Switching 24Vdc (Potenza minima consigliata: 75W per 5 metri)
- 🔗 Controller Digitale SPI per protocollo WS2811
- 🔗 Profilo in Alluminio (Superficie o Incasso) con copertura opaca o trasparente
8. FAQ RAPIDE
Posso estendere la striscia oltre i 5 metri forniti?
Sì, le specifiche del chip e l’alimentazione a 24V permettono di arrivare fino a 10 metri massimi collegati in cascata (serie). Per lunghezze superiori, è necessario portare linee di alimentazione parallele per evitare cadute di tensione, pur mantenendo il cavo dati (DO) in serie continua.
Come gestisco gli angoli a 90 gradi con questa striscia?
Data la larghezza di 12mm e lo spessore dell’estrusione in silicone (4mm), questa strip non può essere piegata a “L” sul proprio asse senza danneggiare il PCB. Per angoli stretti, è obbligatorio effettuare un taglio sulle piazzole, stagnare e ripristinare il collegamento tramite fili elettrici flessibili (risigillando tutto a regola d’arte).
9. CONTENUTO CONFEZIONE
- 📦 1x Bobina Striscia
